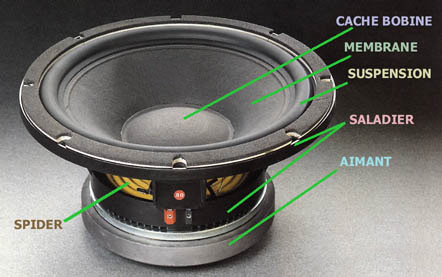

Un boomer est composé d'une partie fixe (saladier, aimant), d'une partie
mobile (membrane, bobine) et d'un système de suspension entre les deux
(suspensions, spider). La reproduction des graves demande un déplacement
d'air important c'est la raison pour laquelle la membrane doit être
mobile et de taille importante.
Les diamètres courants sont 25cm (10 pouces), 30cm (12 pouces), 38cm
(15 pouces), 46cm (18 pouces), voire 54cm (21 pouces).
Le saladier est la structure du HP, il supporte l'aimant et la partie mobile
et c'est lui qui est vissé à la caisse.
L'aimant est de type permanent, la bobine qui est au centre de celui-ci subit
son champ magnétique et ne doit pas être en contact mécanique,
il ne doit pas y avoir de frottements. Au centre de l'aimant, sur les modèles
utilisés en sono , il doit y avoir un trou dont le but est d'extraire
la chaleur produite par la bobine ; il est grillagé pour que rien ne
puisse y pénétrer.

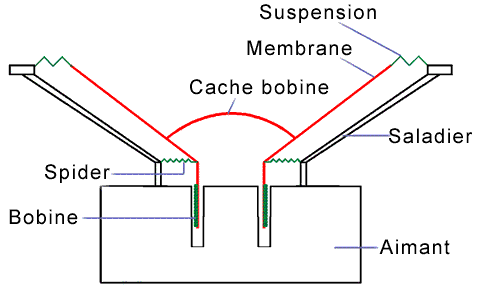

La membrane , le cache bobine , la bobine , la suspension et le spider forment
l'ensemble mobile du HP.
Le système à compression est composé de 2 éléments:
le moteur et le pavillon. .Le moteur (en anglais " driver ") est composé
de l'aimant et la partie mobile, mais à la différence d'un boomer
la partie mobile d'une compression se trouve dans l'aimant et non pas à
l'extérieur et le son sort via un trou grillagé.... Le son est
ensuite dirigé grâce au pavillon (en anglais "horn"),
sorte de cône en métal ou en matière plastique qui se visse
sur le moteur.
A l'intérieur du moteur on retrouve une bobine qui fait vibrer une membrane
très légère , la puissance admissible sera beaucoup plus
faible que celle d'un boomer mais le rendement étant largement supérieur
la pression acoustique en sortie peut être très importante et c'est
la raison pour laquelle tous les systèmes de sonorisation de haute puissance
en sont équipés.
En vert le pavillon et en rouge le moteur d'une compression.
Nous avons vu qu'il suffit d'un boomer et d'une compression 1 pouce pour faire
une enceinte complète, cependant une enceinte 3 voies (Hi + médium
+ basse) aura une qualité optimale. Dans ce cas, on aura une petite compression
qui monte haut en fréquence, un boomer, et un médium ( ~500-600Hz
à 5000-6000Hz) avec un troisième haut-parleur spécialisé
dans cette bande de fréquence. Ce type de haut-parleur fonctionne sur
le même principe que les boomers (cf. plus haut). La reproduction du médium
demande beaucoup moins de déplacements de volume d'air que pour le grave
; ainsi le débattement de la membrane est beaucoup moins important et
la dimension de la membrane est donc plus petite que celle d'un boomer. De plus,
elle devra être beaucoup plus rapide et donc plus légère
et les suspensions seront plus dures.
Certaines enceintes sono sont équipées de tweeters piezos , il
s'agit de tweeters très économiques et peu performants . Ils peuvent
se brancher sans filtre.
Une petite compression aurait une qualité sonore largement supérieure.

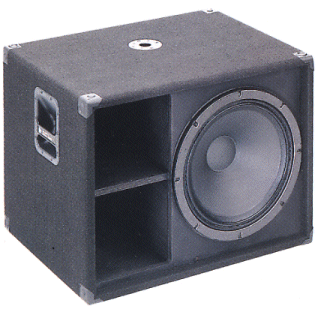

Ce sont des caissons dédiés. Il existe de nombreuses conceptions
possibles , la plus simple est d'avoir une caisse avec 1 ou 2 évents
et un 1 ou 2 boomers en façade . Cela reprend les caractéristiques
d'une enceinte classique sans les médiums ni les aiguës.
Sur certain caisson de basse c'est l'arrière du haut-parleur qui est vers l'extérieur.
Les haut-parleurs que nous venons de voir ne doivent pas être connectés
directement à l'amplificateur de puissance ; des filtres répartissent
le signal suivant sa fréquence .
La qualité de ces filtres est primordiale surtout pour les HP aigus (compressions)
car ils empêchent les basses fréquences d'atteindre ces derniers.
En effet, sans ces filtres, les HP aigus seraient détruits dès
les premières puissances dans les graves.
L'extérieur de la caisse doit pouvoir résister aux chocs lors
des transports, les coins et les arêtes doivent être renforcés.
La façade avant doit être en retrait de plusieurs centimètres
pour éviter que le haut-parleur ou sa grille ne soit abîmé
si l'enceinte est posée sur sa face avant.
Pour éviter les résonances
" tonneaux " il est parfois nécessaire d'avoir un peu de mousse
acoustique sur la face interne derrière le boomer.
